チタン製熱交換器

特長

  1. 【世界初】オールチタン製
    部材・ろう材すべてオールチタン製のため、塩化物イオンに対し優れた耐食性を発揮します
  2. 冷媒使用可能
    ブレージング構造のため、冷媒を直接使用可能です。
  3. 金属イオンの溶出がなく純水使用が可能です。
    化学分析機器などへご利用できます。
  4. ガスケット不使用のためガスケット劣化の心配がありません。
  5. ブレージング構造のため締め付けボルトや支柱などがなくコンパクトです。

材質

部材
  • 純チタン
ろう材
  • チタンろう

用途

適用流体
  • 塩化物イオン水溶液
  • 海水、塩水
  • 硝酸、クロム酸などの酸化性酸
  • 純水
使用用途
  • 船舶・海洋・水産機器
  • 化学・分析機器
  • 純水使用機器
  • 医療・生体機器
  • 冷凍機器

採用事例

チタン製熱交換器 採用事例

冷媒対応

産業機器型式LT51型ほか
流体冷媒R410A-塩化リチウム溶液
用途塩化リチウム水溶液の冷却・加熱
漁業関連型式LT41型
流体冷媒R404A-海水
用途海水をシャーベット状(ジェルアイス)にし、水揚げ後の魚鮮度保持に使用
また伊勢海老や高級魚の養殖いけす冷却など

一般対応

食品
プラント
型式MT5型ほか
流体醤油などの調味料-冷却水
用途醤油や梅干しの調味液の冷却
温泉型式LT41型
流体温泉(食塩泉)-温水
用途温泉施設・浴場・源泉80℃の温度調整
半導体型式MT21型ほか
流体純水
用途半導体製造ラインの各種冷却
分析機器型式MT21型
流体ガス-冷却水
用途ガス成分分析機器

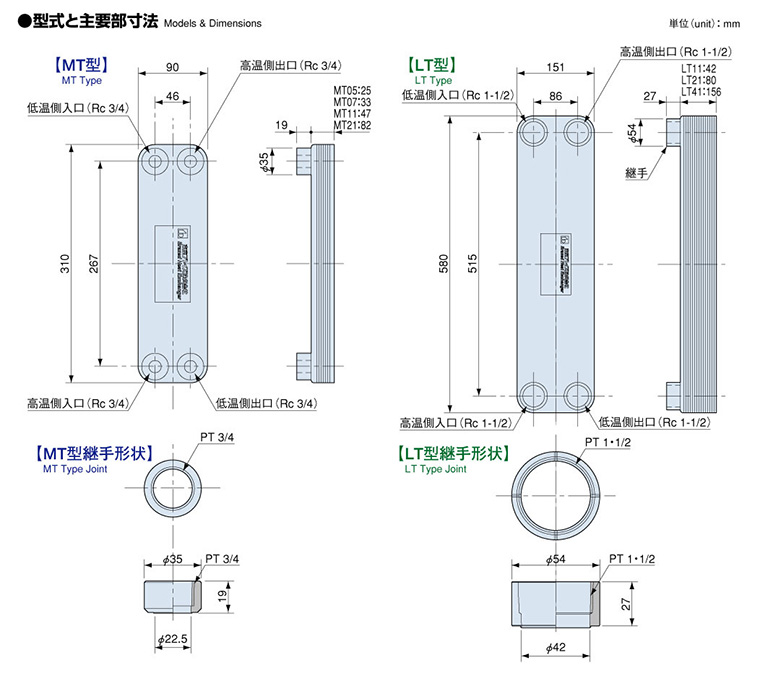

型式と主要部寸法

型式と主要部寸法

標準仕様

機種・型式TB-MT05TB-MT07TB-MT11TB-MT21TB-LT21TB-LT41
寸法L×W×H310×90×25310×90×33310×90×47310×90×82580×150×80580×150×156
回路数(高温/低温)5(2/3)7(3/4)11(5/6)21(10/11)21(10/11)41(20/21)
伝熱面積(㎡)0.0850.1280.2130.4271.3882.776
設計圧力(MPa)2MPa
設計温度(℃)-196℃~+200℃
流量(L/min)2~162~242~402~8010~20010~400
本体質量(kg)1.351.652.263.8011.421.5
