銅ブレージング（CBシリーズ）
【業界初！
15MPa高耐圧設計 CO₂冷媒対応】
15MPa高耐圧設計 CO₂冷媒対応】
ステンレスブレージング（iBシリーズ）
【業界初！
5MPa対応 純水対応】
5MPa対応 純水対応】
小型ステンレスブレージング【SS型】
【業界初！
５MPa高耐圧＆高性能 純水対応】
５MPa高耐圧＆高性能 純水対応】
新製品～当社最小サイズ
基本性能
| シリーズ名 | 設計圧力 | 設計温度 | 繰返し耐圧試験 | 適用法規 |
|---|---|---|---|---|
| 銅ブレージング CBシリーズ | 15MPa | -196℃～100℃ | 0～15MPa ×30万回合格 | 高圧ガス保安法 小型圧力容器 冷凍保安規則 |
| ステンレスブレージング 小型ステンレスブレージング iBシリーズ | 5MPa | -30℃～300℃ ※但し大温度差は除く | 0～5MPa ×100万回合格 | 高圧ガス保安法 小型圧力容器 冷凍保安規則 |
強み
- 高圧ガス保安法〔KHK〕適合合格品のため、一般高圧ガスに使用可能です。
- 高耐圧設計のためCO2冷媒をはじめ各種冷媒を使用可能です。
設計圧力が15MPaのため、CO2凝縮器として利用可能です。 - ステンレスブレージング品(iBシリーズ)は耐食性に優れ、純水の使用ができます。
- 繰返し圧力に強い構造です。
- 継手形状やサイズ、積層回路数、ろう材のカスタマイズが可能です。
※プレートサイズにより最大積層回路数は変わります。お気軽にご相談下さい。 - フィン形状やプレートサイズはご希望に合わせカスタマイズできます。
ステンレス製熱交換器 採用事例
銅ブレージング（CBシリーズ）
| 冷凍空調 | 型式 | LS81型ほか全タイプ |
|---|---|---|
| 流体 | CO2(使用圧力14MPa) | |
| 用途 | CO2冷媒ヒートポンプ冷凍空調機器 |
| 高圧ガス | 型式 | LS41型ほか全タイプ |
|---|---|---|
| 流体 | 液体窒素、液化炭酸ガスなど | |
| 用途 | 液化ガスの気化器・凝縮器 |
| 高圧オイル | 型式 | MS21型他 |
|---|---|---|
| 流体 | オイル15MPa-水 | |
| 用途 | 高圧オイルの冷却・温調 |
ステンレスブレージング（iBシリーズ）
| 純水チラー | 型式 | SS15型他 |
|---|---|---|
| 流体 | R410A-純水 | |
| 用途 | 純水チラー |
| 測定装置 | 型式 | MS7型ほか |
|---|---|---|
| 流体 | 燃料-温水 | |
| 用途 | 燃料の恒温温度調整用 |
| プラント | 型式 | MLS31型 |
|---|---|---|
| 流体 | 高温高圧AIR-排熱 | |
| 用途 | 工場排熱を利用しAIRを300℃へ加熱 |

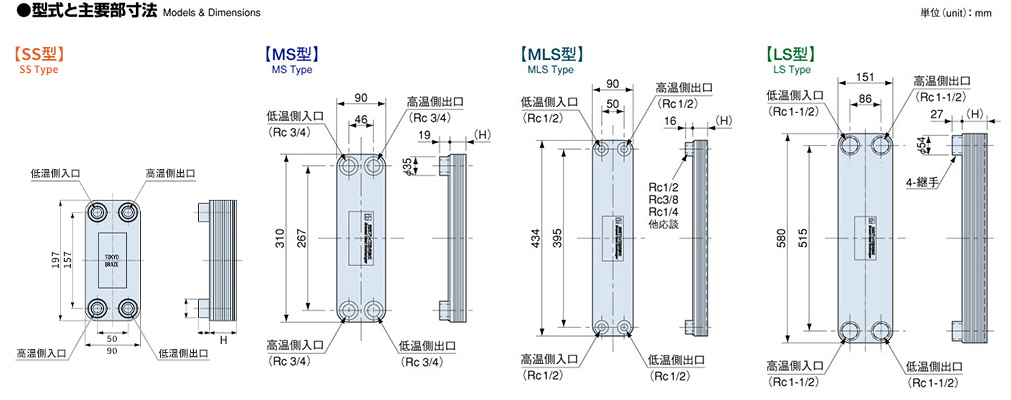

型式と主要部寸法
標準仕様
| 機種・型式 | TB-SS11 | TB-SS21 | TB-MS05 | TB-MS07 | TB-MLS11 | TB-LS21 | TB-LS41 |
|---|---|---|---|---|---|---|---|
| 寸法L×W×H | 197×90×45 | 197×90×79 | 310×90×27 | 310×90×34 | 434×90×35 | 580×151×80 | 580×151×156 |
| 回路数（高温/低温） | 11(5/6) | 21(10/11) | 5(2/3) | 7(3/4) | 11(5/6) | 21(10/11) | 41(20/21) |
| 伝熱面積（㎡） | 0.114 | 0.229 | 0.085 | 0.128 | 0.324 | 1.388 | 2.776 |
| 設計圧力（MPa） | 【CBシリーズ】0.5MPa～15MPa【iBシリーズ、SS型】0.5MPa～5MPa | ||||||
| 設計温度（℃） | 【CBシリーズ】－196℃～+100℃【iBシリーズ、SS型】-30℃～300℃ | ||||||
| 本体質量（kg) | 3.2 | 4.1 | 2.2 | 2.8 | 5.9 | 26.5 | 44.5 |
回路数はご希望に応じて変更可能です。詳細は弊社までお問合せ下さい。
